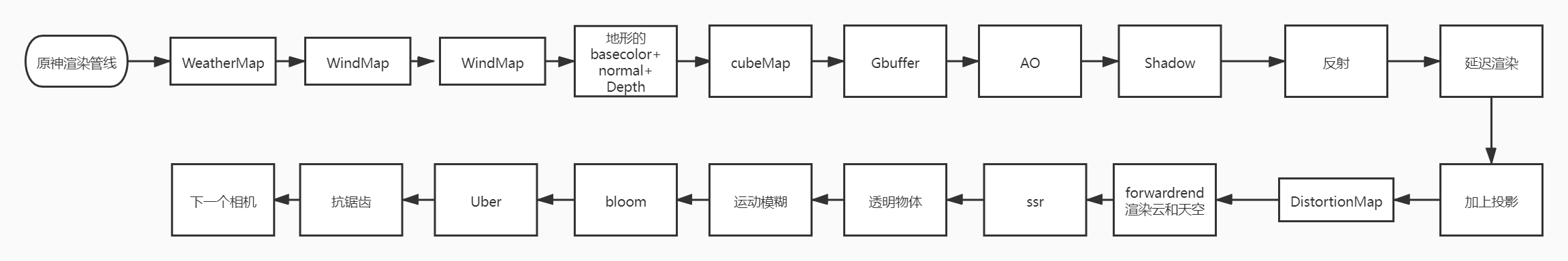

原神渲染管线

工具：NsightGrapics

场景：原神酒馆

开局渲了两张图

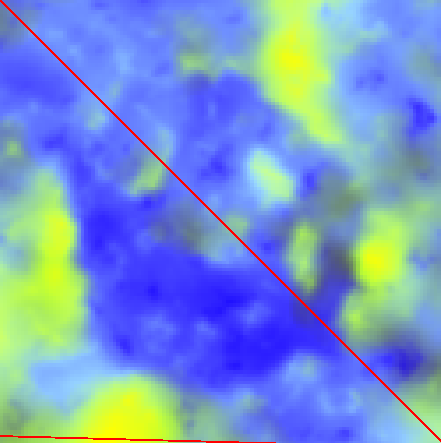

weather map

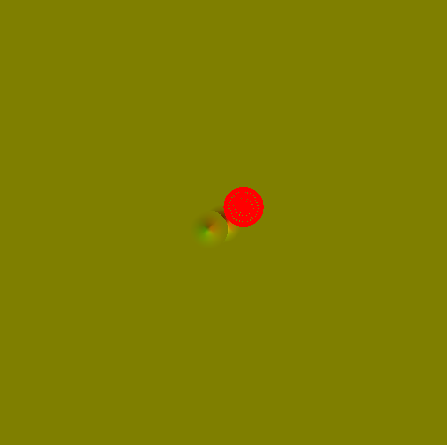

wind map

室内场景不受天气影响也没有云。

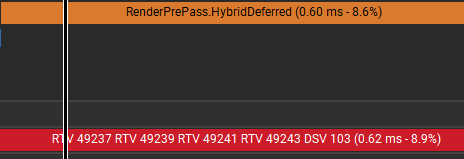

渲染GBUFFER

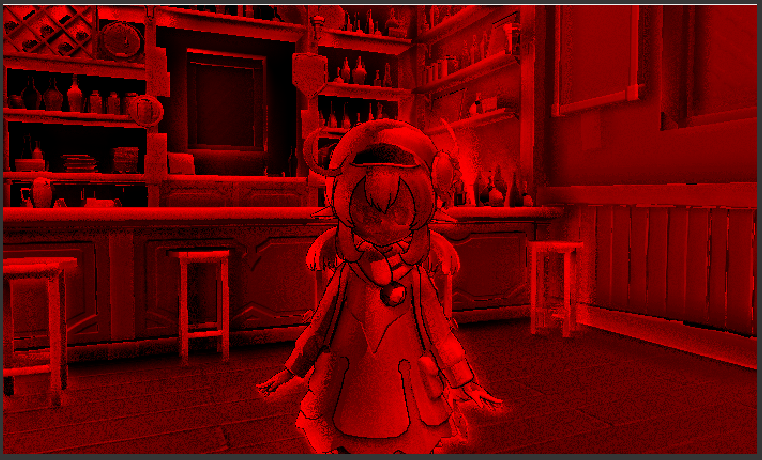

• Color0

  Target1



  rg存法线方向



  b：看上去像是光滑度贴图



  a：暂时看不出来

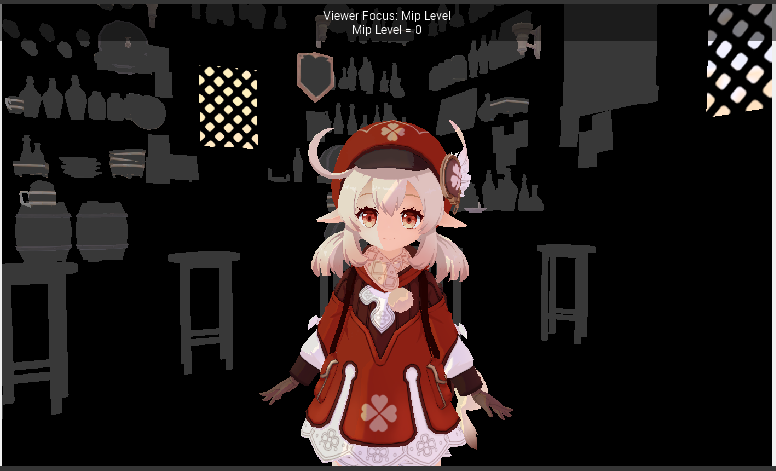

• Color1

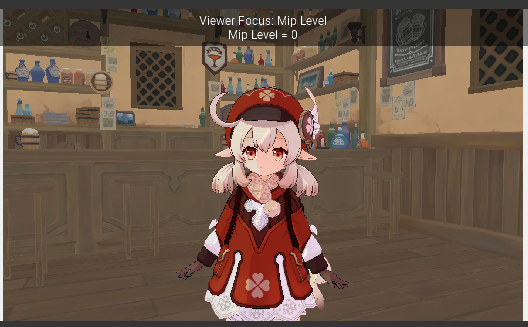

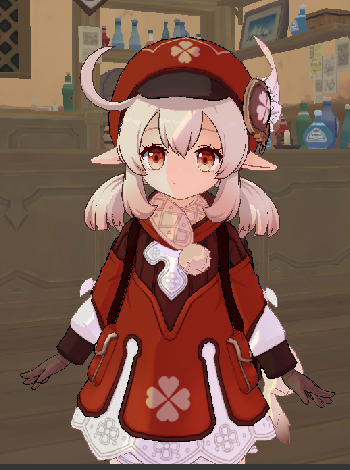

  RGB：颜色图



  A：一张Mask



• Color2

  RGB：不好判断，金属的反射强度或者金属的反射率



  A：和法线的B通道不能说一模一样，只能说大差不差

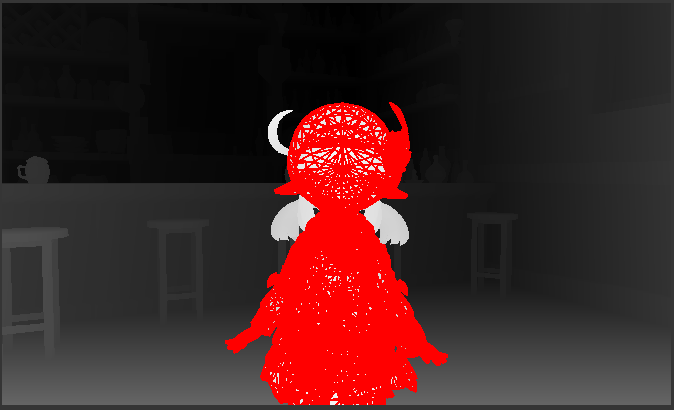

• 深度和模板





总结：

虽然是延迟渲染的Gbuffer，但角色完全是在多个渲染目标上用前向的方式渲染了一遍。

在后期的延迟渲染pass会用一张mask，或者是模板测试，把角色隔开，渲染场景

面部阴影是一张深度图控制，看上去像是手绘的，没有生成的完美

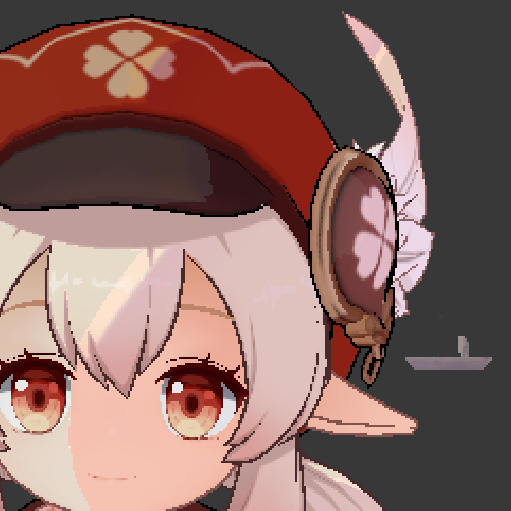

描边

描边在Gbuffer里面渲完了，猜测是直接用世界空间法线（color0）或者是深度做边缘检测做的

描边的颜色不一样

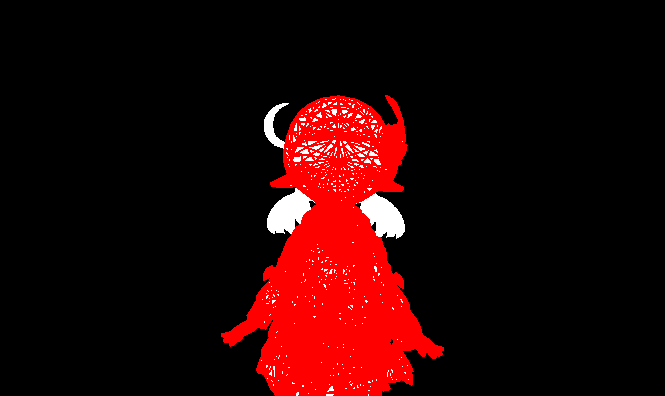

推测是用这张mask做区分

Color0的G通道和Color2的A通道确实一样

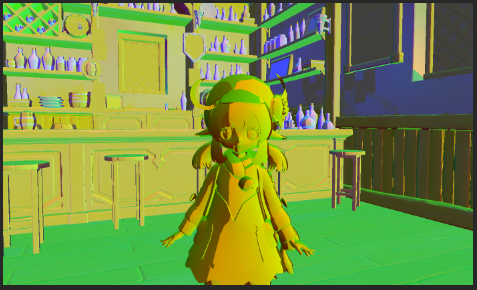

之后创了两张RT分别把世界空间法向和深度存进去了

之后是ScreenSpeaceReflection屏幕空间反射的pass 一堆操作不知道在干嘛

Part2

之后是降低采样

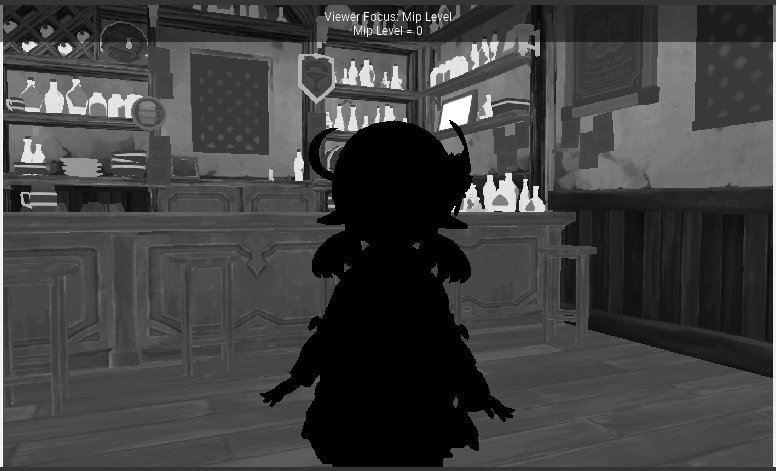

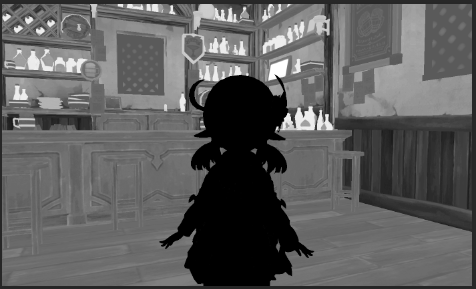

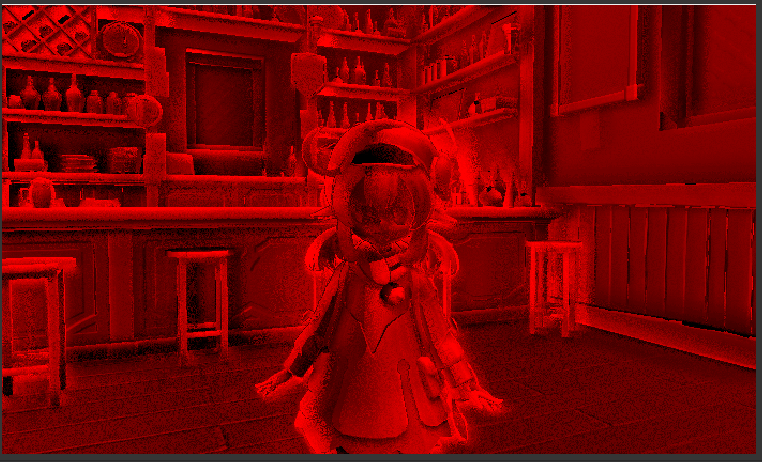

屏幕空间的AO

用深度+法线图做的

HighQualtyDyanamicAO的pass以及一系列pass

对ao做了些优化

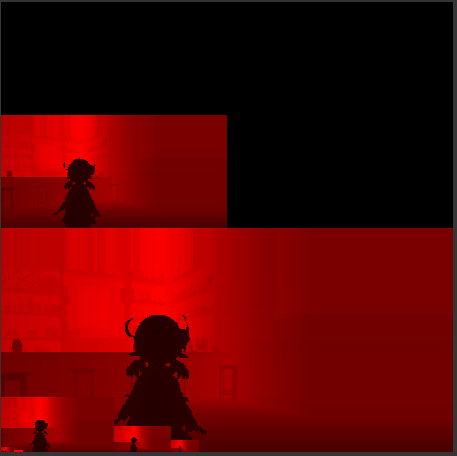

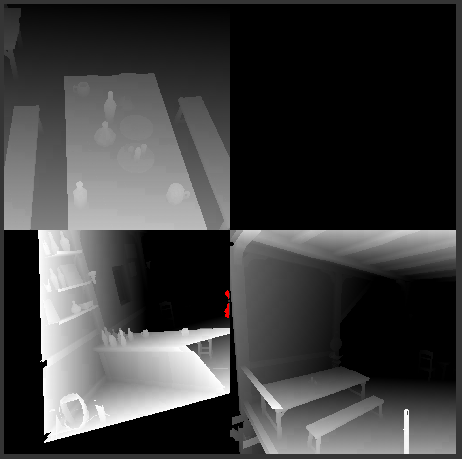

之后是阴影贴图

场景中存在多个点光源

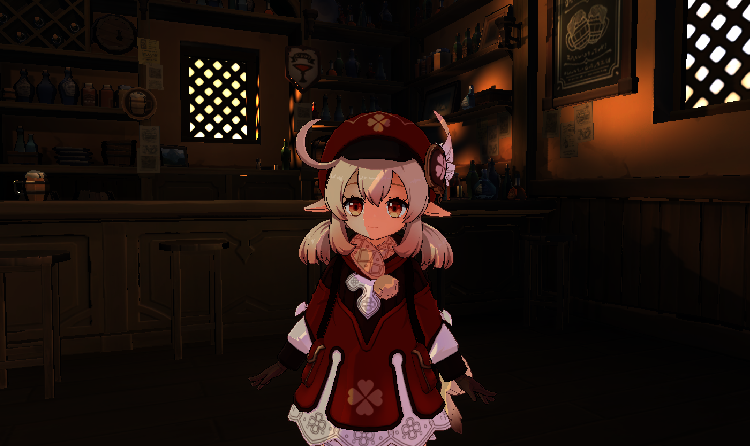

之后渲染了一张

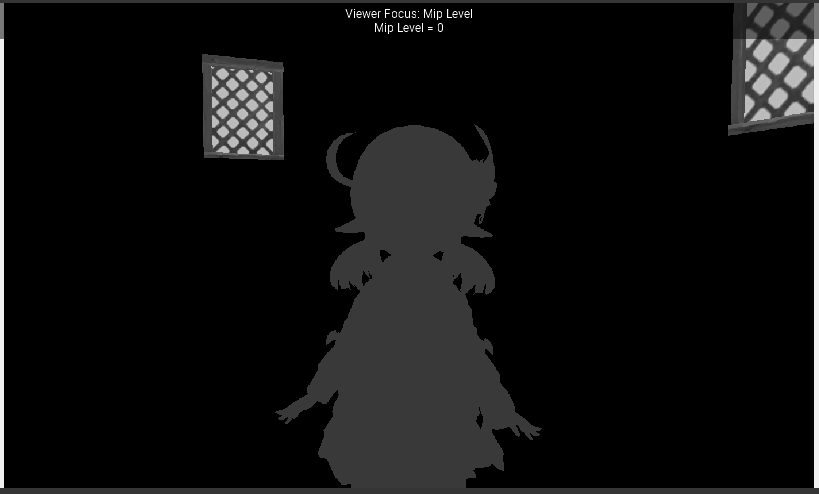

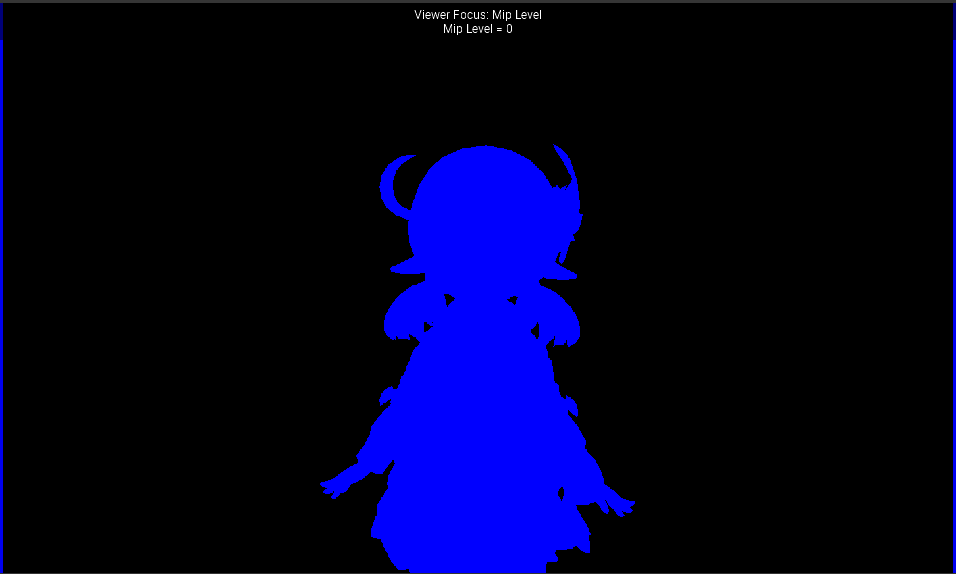

角色的Mask填充了法线贴图的那个Gbuffer

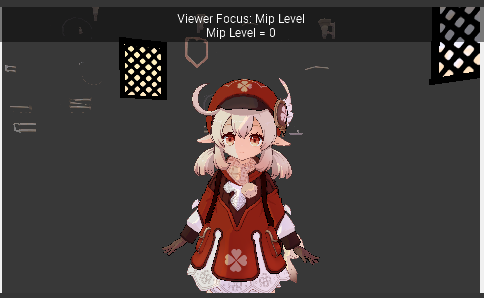

前向渲染了几个物体，天空和云，但室内场景看不到

渲染透明物体，场景中没什么透明物体

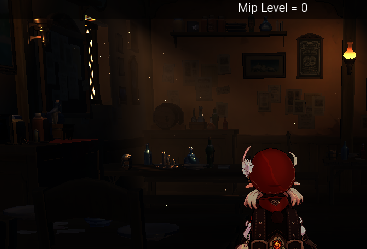

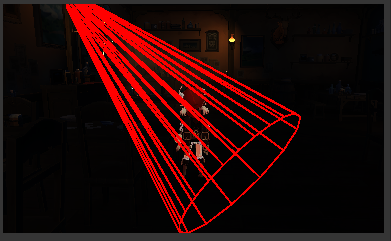

体积光是在渲染透明物体的阶段渲染的，看结果不像是光线步进

进入后处理，运动模糊后经过bloom直接进UberPass了

运动模糊用到了人物的那张mask，推测角色不参与运动模

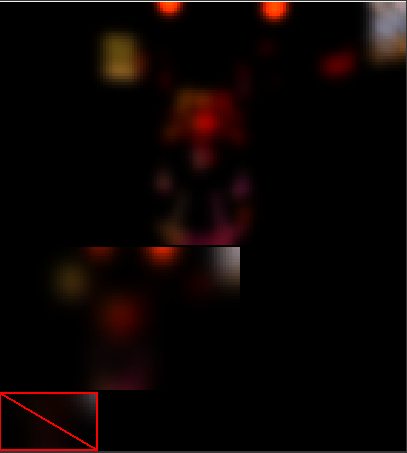

bloom

之后就是UI相机

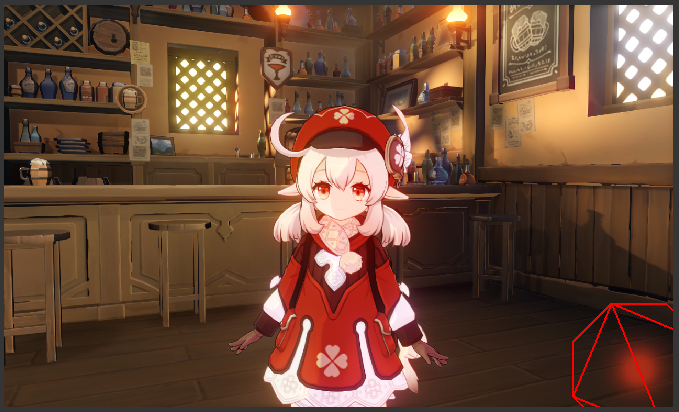

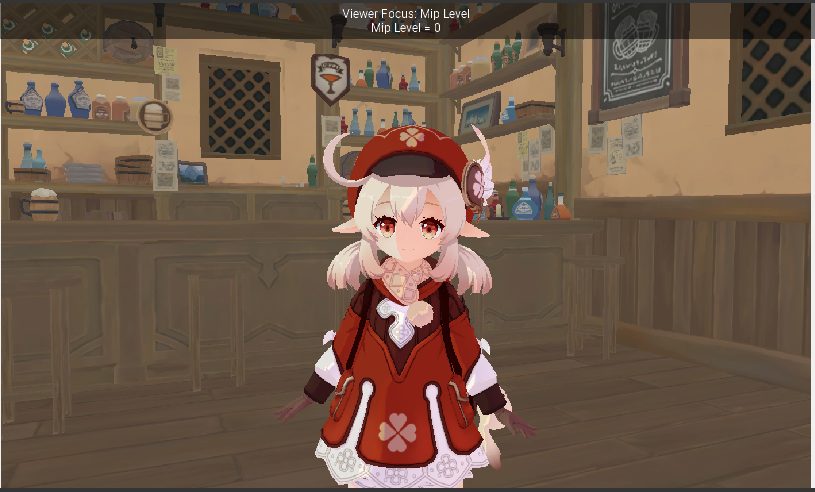

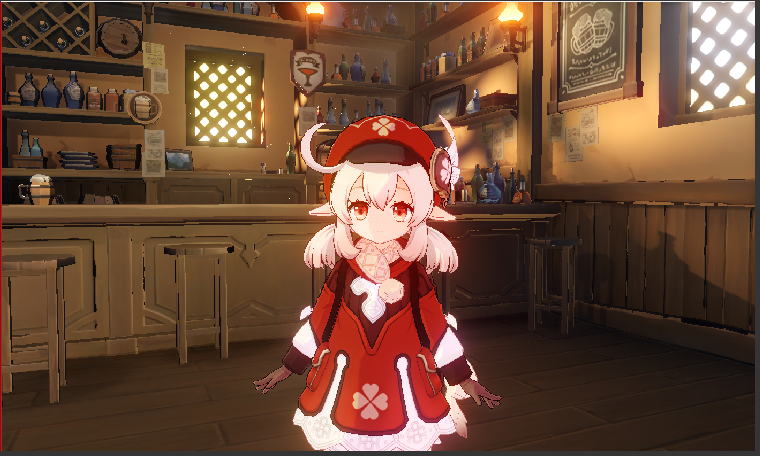

uber后
